Màn hình LED bị sọc: Nguyên nhân và cách xử lý chi tiết

Trong quá trình vận hành màn hình quảng cáo, sân khấu sự kiện hoặc biển hiệu doanh nghiệp, tình trạng xuất hiện các đường sọc ngang, sọc dọc hay sọc màu là lỗi khá phổ biến. Màn hình LED bị sọc không chỉ làm giảm chất lượng hình ảnh và tính thẩm mỹ mà còn có thể cảnh báo những sự cố liên quan đến module LED, cáp tín hiệu, card điều khiển, bộ nguồn hoặc linh kiện bên trong. Nếu không được kiểm tra và xử lý kịp thời, lỗi có thể lan rộng, ảnh hưởng đến nhiều module và làm gián đoạn hoạt động của toàn bộ hệ thống. Trong bài viết dưới đây, VIETKING LED sẽ giúp bạn nhận biết các dạng sọc thường gặp, phân tích nguyên nhân và hướng dẫn cách xử lý chi tiết, đúng kỹ thuật nhằm hạn chế hư hỏng tái diễn, cùng theo dõi nhé!

Các dạng sọc phổ biến trên màn hình LED ghép module

Trước khi kiểm tra nguyên nhân, người dùng cần xác định chính xác dạng sọc đang xuất hiện trên màn hình. Mỗi biểu hiện thường liên quan đến một nhóm lỗi khác nhau như module LED, dây tín hiệu, card nhận, bộ nguồn hoặc cấu hình điều khiển.

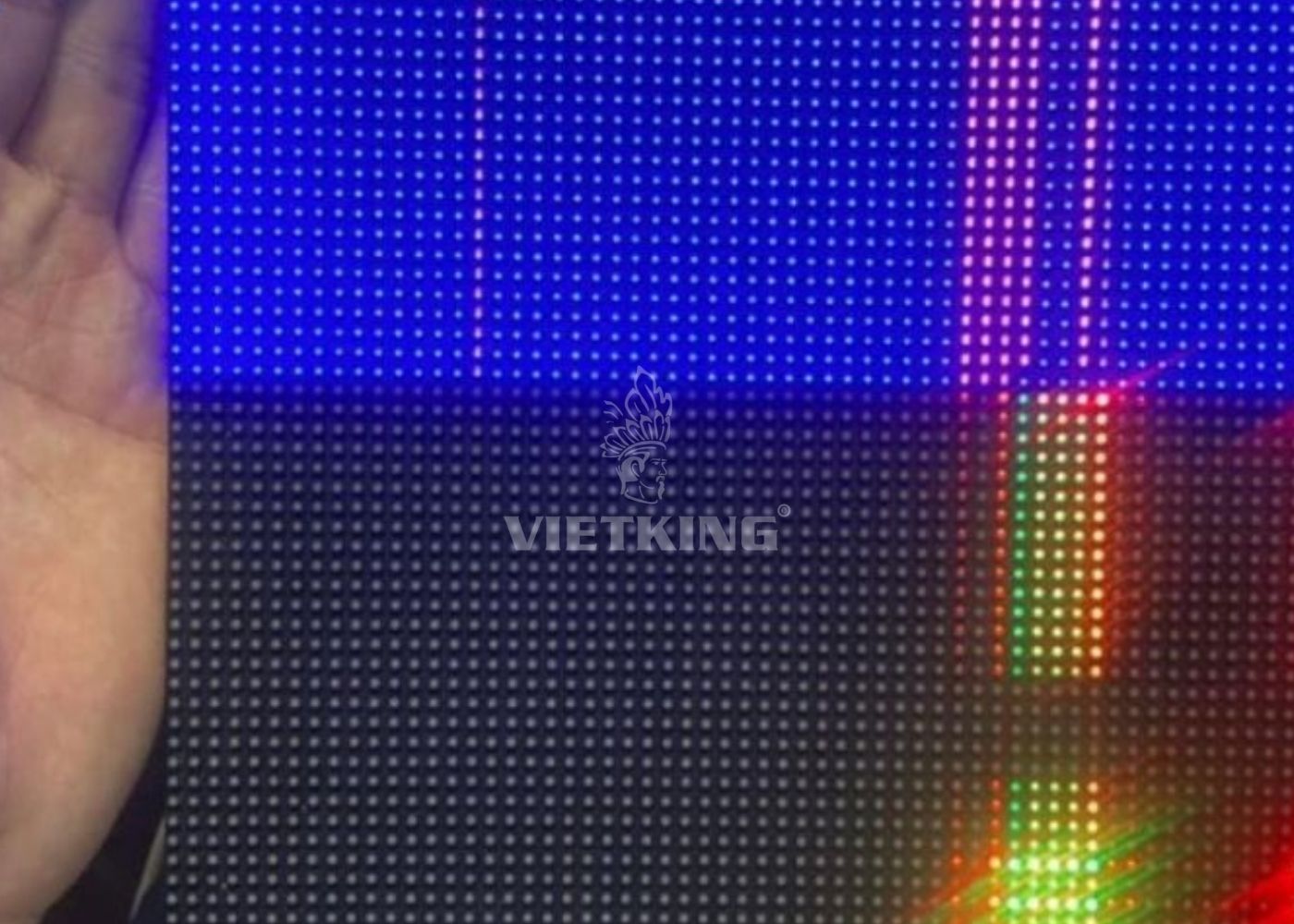

Các dạng màn hình LED xuất hiện đường sọc thường gặp

Việc nhận diện đúng ngay từ đầu sẽ giúp quá trình kiểm tra và xử lý diễn ra nhanh chóng, hạn chế thay nhầm linh kiện hoặc khiến lỗi trở nên nghiêm trọng hơn.

• Màn hình LED sọc ngang: Các đường sọc chạy từ trái sang phải, có thể là sọc màu, sọc đen, sáng cố định hoặc chớp nháy. Lỗi thường xuất hiện trên một hàng LED hoặc nhiều hàng liền nhau.
• Màn hình LED sọc dọc: Các đường sọc kéo dài từ trên xuống dưới, xuất hiện cục bộ trên một module, một khu vực nhỏ hoặc chạy xuyên suốt toàn bộ màn hình.
• Màn hình LED sọc theo từng module hoặc cabinet: Phần hiển thị lỗi được giới hạn trong phạm vi của một module hoặc cabinet nhất định. Khu vực này có thể hiển thị sai màu, xuất hiện đường sọc hoặc mất tín hiệu hoàn toàn.
• Màn hình LED sọc nhấp nháy, sọc nhiễu: Các vệt sọc xuất hiện không ổn định, liên tục chớp tắt hoặc cuộn theo chiều ngang và chiều dọc. Biểu hiện này thường khiến hình ảnh bị rung, giật và khó quan sát.
• Màn hình LED sọc màu cố định: Màn hình xuất hiện các đường màu đỏ, xanh, trắng hoặc màu khác đè lên nội dung đang phát. Các đường sọc thường giữ nguyên vị trí dù nội dung hiển thị thay đổi.

Nguyên nhân kỹ thuật khiến màn hình LED bị sọc

Một hệ thống màn hình LED ghép hoàn chỉnh được cấu tạo từ nhiều bộ phận như module LED, driver IC, HUB board, receiving card, cáp dữ liệu và bộ nguồn. Các linh kiện này cần hoạt động đồng bộ để hình ảnh được truyền tải đầy đủ và ổn định. Chỉ cần một bộ phận bị hỏng, kết nối không chắc chắn hoặc nhận nguồn điện không đều, màn hình có thể xuất hiện sọc ngang, sọc dọc, sọc màu hoặc nhiễu hình. Dưới đây là những nguyên nhân kỹ thuật thường được kiểm tra đầu tiên khi xử lý tình trạng màn hình LED bị sọc.

Lỗi module LED

Module LED là bộ phận trực tiếp tạo nên hình ảnh trên màn hình, bên trong chứa nhiều điểm ảnh được gắn trên bo mạch. Sau thời gian dài hoạt động, các điểm hàn có thể bị bong, oxy hóa hoặc ảnh hưởng bởi nhiệt độ, bụi và độ ẩm. Khi một hàng hoặc một cột điểm ảnh trên module không nhận được tín hiệu, màn hình sẽ xuất hiện đường sọc ngay tại khu vực tương ứng. Nếu lỗi chỉ nằm trong phạm vi một module, kỹ thuật viên có thể kiểm tra bằng cách hoán đổi module để xác định chính xác bộ phận bị hỏng.

Lỗi driver IC điều khiển LED

Driver IC có nhiệm vụ điều khiển tín hiệu và độ sáng của từng nhóm điểm ảnh. Mỗi IC thường phụ trách một khu vực hiển thị nhất định, vì vậy khi linh kiện này bị quá nhiệt, quá tải hoặc xuống cấp, toàn bộ nhóm pixel do IC quản lý có thể hiển thị sai màu, không sáng hoặc tạo thành một dải sọc cố định. Lỗi driver IC thường xuất hiện ở những màn hình hoạt động liên tục trong thời gian dài, sử dụng linh kiện chất lượng thấp hoặc không được bảo trì định kỳ.

Lỗi HUB board

HUB board là bo mạch trung gian, tiếp nhận tín hiệu từ receiving card rồi phân phối xuống các module LED. Nếu HUB board bị chập, ẩm, lỏng chân kết nối hoặc hỏng linh kiện, tín hiệu truyền tới nhiều module có thể bị gián đoạn cùng lúc. Khi đó, sọc thường xuất hiện trên một vùng lớn hoặc theo cả cụm module, thay vì chỉ giới hạn tại một module riêng lẻ. Đây là dấu hiệu giúp phân biệt lỗi HUB board với lỗi module LED thông thường.

Lỗi receiving card

Receiving card có nhiệm vụ nhận dữ liệu hình ảnh từ bộ điều khiển và truyền tín hiệu đến các HUB board. Khi card nhận bị lỗi phần cứng, sai firmware, mất cấu hình hoặc kết nối mạng không ổn định, toàn bộ khu vực do card đó phụ trách có thể xuất hiện sọc, sai màu, nhấp nháy hoặc mất hình. Do một receiving card thường điều khiển nhiều module, phạm vi ảnh hưởng của lỗi này tương đối lớn và cần được kiểm tra kỹ trước khi thay thế linh kiện.

Lỗi cáp dữ liệu

Cáp dữ liệu như cáp ribbon hoặc cáp tín hiệu giữ vai trò kết nối và truyền hình ảnh giữa các bộ phận trong hệ thống. Trong quá trình sử dụng, cáp có thể bị lỏng đầu cắm, gãy chân tiếp xúc, đứt ngầm hoặc oxy hóa do môi trường ẩm. Khi dữ liệu không được truyền đầy đủ đến module, hình ảnh dễ xuất hiện sọc, nhấp nháy hoặc mất tín hiệu từng vùng. Với nguyên nhân này, kỹ thuật viên thường kiểm tra lại đầu nối, vệ sinh chân tiếp xúc và thay thử cáp mới để xác định lỗi.

Lỗi nguồn điện

Bộ nguồn giúp cung cấp điện áp ổn định cho các module LED hoạt động. Nếu nguồn bị yếu, quá tải, chập chờn hoặc phân bổ công suất không đồng đều, các module có thể sáng tối bất thường, nhấp nháy hoặc xuất hiện sọc theo từng vùng cấp điện. Lỗi thường thể hiện rõ tại những khu vực nằm xa nguồn hoặc sử dụng chung một đường cấp điện với quá nhiều module. Vì vậy, cần đo lại điện áp, kiểm tra công suất thực tế và hệ thống dây dẫn trước khi kết luận module hoặc card điều khiển bị hỏng.

Việc xác định đúng linh kiện gây lỗi là bước quan trọng trước khi sửa chữa. Người dùng không nên thay module hoặc card một cách cảm tính, bởi hiện tượng sọc có thể xuất phát từ những nguyên nhân đơn giản như cáp bị lỏng, nguồn điện thiếu ổn định hoặc chân kết nối bị oxy hóa.

Quy trình kiểm tra màn hình LED bị sọc đúng kỹ thuật

Khi phát hiện màn hình LED xuất hiện sọc, người dùng không nên vội tháo module hoặc thay linh kiện ngay. Việc kiểm tra cần được thực hiện tuần tự từ những nguyên nhân đơn giản đến phức tạp, kết hợp rà soát cả phần mềm, tín hiệu, nguồn điện và phần cứng. Quy trình đúng kỹ thuật không chỉ giúp xác định chính xác bộ phận gây lỗi mà còn hạn chế tình trạng thay nhầm linh kiện, tiết kiệm thời gian và chi phí sửa chữa. Dưới đây là 7 bước kiểm tra màn hình LED bị sọc thường được áp dụng.

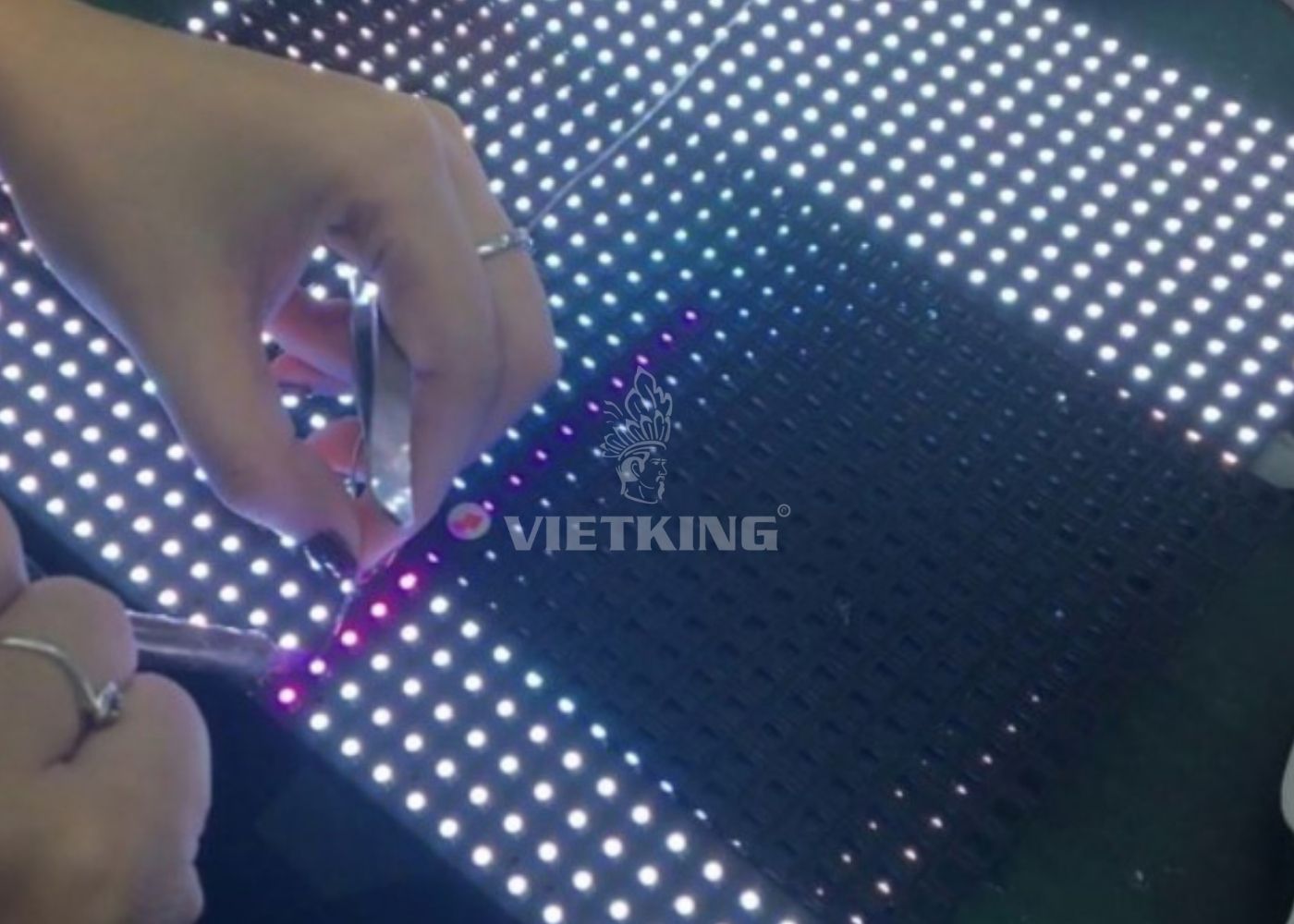

Các bước kiểm tra màn hình LED bị sọc đúng kỹ thuật

Bước 1: Khởi động lại toàn bộ hệ thống

Trước tiên, hãy tắt nguồn màn hình và bộ điều khiển trung tâm, chờ khoảng 1–2 phút rồi khởi động lại. Một số trường hợp sọc xuất hiện do tín hiệu truyền tạm thời bị gián đoạn, phần mềm xung đột hoặc thiết bị chưa đồng bộ. Nếu lỗi biến mất sau khi khởi động lại, người dùng chưa cần can thiệp vào phần cứng.

Bước 2: Kiểm tra card điều khiển trung tâm

Nếu màn hình vẫn còn sọc, cần kiểm tra sending card và đường kết nối từ máy tính đến bộ điều khiển. Hãy chắc chắn rằng cáp đã được cắm chặt, phần mềm điều khiển nhận đúng thiết bị và cấu hình màn hình không bị thay đổi. Người dùng cũng có thể thử kết nối lại cáp hoặc khởi động lại phần mềm để loại trừ lỗi tín hiệu đầu vào.

Bước 3: Kiểm tra cáp ribbon và cáp tín hiệu

Tiếp theo, hãy quan sát các cáp ribbon nối module LED với HUB board. Cáp bị lỏng, gãy chân, đứt ngầm hoặc oxy hóa có thể khiến dữ liệu không được truyền đầy đủ, từ đó tạo ra các đường sọc trên màn hình. Có thể tháo ra cắm lại hoặc thay thử bằng một sợi cáp mới cùng loại để xác định nguyên nhân.

Bước 4: Kiểm tra nguồn điện

Sử dụng đồng hồ đo để kiểm tra điện áp tại bộ nguồn cấp cho khu vực đang bị sọc. Với nhiều loại module, điện áp hoạt động thường ở mức khoảng 5V, tuy nhiên cần đối chiếu với thông số của nhà sản xuất. Nếu điện áp thấp, chập chờn hoặc sụt áp khi màn hình hoạt động, cần kiểm tra lại dây dẫn, tải tiêu thụ và công suất bộ nguồn.

Bước 5: Hoán đổi vị trí module LED

Hoán đổi module là cách đơn giản để xác định lỗi nằm ở module hay hệ thống phía sau. Hãy chuyển module đang bị sọc sang một vị trí hoạt động bình thường. Nếu đường sọc di chuyển theo module, nhiều khả năng module đó đã bị hỏng. Ngược lại, nếu vị trí cũ vẫn tiếp tục bị sọc sau khi thay module khác, nguyên nhân có thể nằm ở cáp, HUB board hoặc nguồn điện tại khu vực đó.

Bước 6: Kiểm tra receiving card

Khi lỗi xuất hiện đồng thời trên nhiều module thuộc cùng một vùng điều khiển, receiving card cần được kiểm tra kỹ. Người dùng có thể thử cắm lại cáp mạng, nạp lại firmware hoặc hoán đổi card nhận với một card đang hoạt động ổn định. Nếu vùng lỗi thay đổi theo card, có thể xác định receiving card là bộ phận gặp sự cố.

Bước 7: Kiểm tra phần mềm và file cấu hình

Cuối cùng, hãy rà soát lại cấu hình hiển thị trong phần mềm điều khiển, bao gồm số lượng module, hướng quét, độ phân giải, thứ tự kết nối và file RCFG. Một cấu hình sai có thể khiến hình ảnh bị lệch, mất hàng pixel hoặc xuất hiện hiện tượng giống đường sọc dù phần cứng vẫn hoạt động bình thường. Vì vậy, cần kiểm tra phần mềm trước khi đưa ra kết luận thay thế linh kiện.

Thực hiện đúng trình tự trên sẽ giúp thu hẹp phạm vi lỗi và xác định chính xác nguyên nhân khiến màn hình LED bị sọc. Với các lỗi liên quan đến driver IC, HUB board hoặc bo mạch, người dùng nên liên hệ kỹ thuật viên chuyên môn để tránh làm hư hỏng thêm linh kiện.

Cách phòng tránh lỗi màn hình LED bị sọc

Khắc phục lỗi khi màn hình đã xuất hiện đường sọc là cần thiết, nhưng chủ động phòng tránh ngay từ đầu sẽ giúp hệ thống vận hành ổn định và giảm chi phí sửa chữa về lâu dài. Phần lớn tình trạng màn hình LED bị sọc liên quan đến kỹ thuật lắp đặt, chất lượng kết nối, nguồn điện và quá trình bảo trì. Vì vậy, người dùng nên chú ý những nguyên tắc dưới đây để hạn chế lỗi tái diễn.

Lắp đặt đúng kỹ thuật, đảm bảo kết nối chắc chắn

Trong quá trình thi công, module LED, cáp dữ liệu, cáp nguồn và các đầu nối cần được lắp đúng vị trí, đúng chiều và bám chắc theo tiêu chuẩn của nhà sản xuất. Các chân cắm bị lệch, cáp lỏng hoặc mối nối không ổn định có thể khiến tín hiệu truyền không đầy đủ, từ đó làm xuất hiện sọc ngang, sọc dọc hoặc mất hình từng vùng. Sau khi lắp đặt, kỹ thuật viên nên kiểm tra toàn bộ kết nối và chạy thử màn hình trước khi đưa vào sử dụng chính thức.

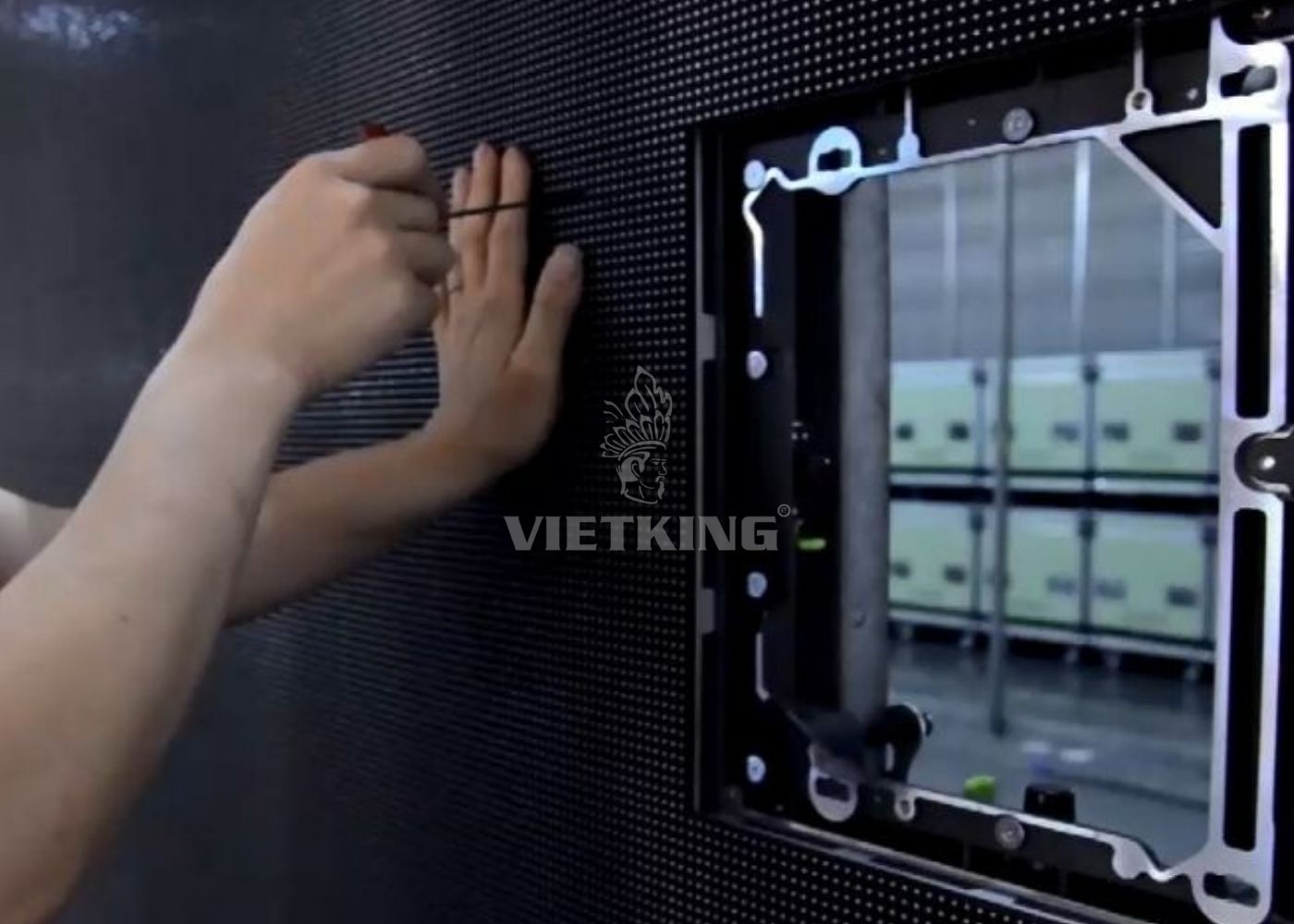

Lắp đặt đúng kỹ thuật, kết nối chắc chắn để hạn chế lỗi sọc màn hình LED

Sử dụng nguồn điện ổn định, tránh chập chờn

Nguồn điện không ổn định có thể làm điện áp cấp cho các module bị chênh lệch, khiến màn hình nhấp nháy, sáng tối không đều hoặc xuất hiện đường sọc. Người dùng nên lựa chọn bộ nguồn có công suất phù hợp, phân bổ tải hợp lý và sử dụng thêm ổn áp hoặc bộ lưu điện UPS tại những khu vực thường xuyên xảy ra sụt áp, mất điện đột ngột. Điều này không chỉ giúp hạn chế lỗi hiển thị mà còn bảo vệ module LED, driver IC và card điều khiển tốt hơn.

Bảo trì, vệ sinh định kỳ

Bụi bẩn, hơi ẩm và nhiệt độ cao có thể khiến đầu cáp, chân linh kiện và điểm hàn bị oxy hóa hoặc xuống cấp theo thời gian. Vì vậy, hệ thống cần được vệ sinh, kiểm tra dây dẫn, đầu nối và điện áp nguồn theo định kỳ. Với màn hình LED ngoài trời hoặc hoạt động trong môi trường nhiều bụi, nên kiểm tra thường xuyên hơn để phát hiện sớm các dấu hiệu như sọc nhẹ, chớp nháy hoặc sai màu trước khi lỗi lan rộng.

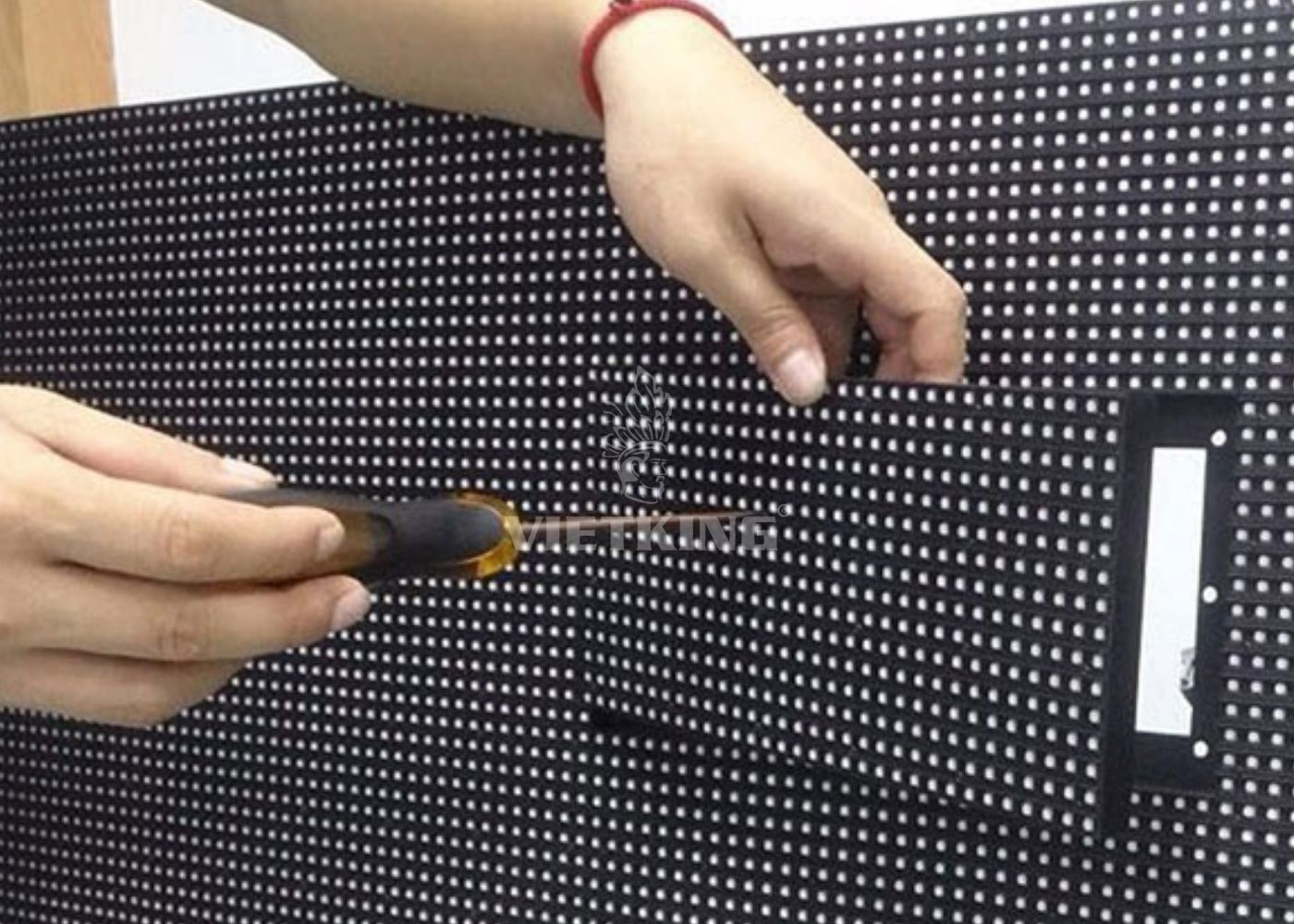

Bảo trì và vệ sinh định kỳ giúp màn hình LED hoạt động ổn định, hạn chế sọc và sai màu

Không tự ý tháo lắp khi chưa có chuyên môn

Khi màn hình LED bị sọc, người dùng không nên tự ý tháo module, thay cáp hoặc đấu lại nguồn nếu chưa hiểu rõ cấu tạo hệ thống. Việc thao tác sai có thể làm gãy chân cắm, chập mạch, đấu nhầm cực hoặc khiến vùng lỗi lan sang các module khác. Trong trường hợp chưa xác định được nguyên nhân, nên liên hệ đơn vị thi công hoặc kỹ thuật viên có kinh nghiệm để kiểm tra và xử lý đúng kỹ thuật.

VIETKING – Đơn vị cung cấp giải pháp màn hình LED uy tín, chất lượng

Chất lượng linh kiện và kỹ thuật thi công là hai yếu tố ảnh hưởng trực tiếp đến độ ổn định của hệ thống màn hình LED. Vì vậy, lựa chọn đơn vị cung cấp và lắp đặt giàu kinh nghiệm ngay từ đầu sẽ giúp hạn chế các lỗi như sọc màn hình, nhấp nháy, sai màu hoặc mất tín hiệu trong quá trình vận hành. LEDVIETKING được nhiều khách hàng và doanh nghiệp tin tưởng lựa chọn cho các dự án từ biển hiệu, phòng họp, hội trường đến sân khấu sự kiện và màn hình ngoài trời quy mô lớn.

LEDVIETKING cung cấp linh kiện có nguồn gốc rõ ràng như module LED, driver IC, HUB board, receiving card và bộ nguồn. Mỗi sản phẩm đều được kiểm tra kỹ trước khi xuất hàng và đưa vào lắp đặt. Bên cạnh đó, đội ngũ kỹ thuật có kinh nghiệm kiểm tra, xử lý nhiều dạng lỗi từ module đơn lẻ đến những sự cố phức tạp liên quan đến card nhận, nguồn điện hoặc cấu hình hệ thống.

VIETKING đơn vị chuyên cung cấp màn hình LED chất lượng

Điểm nổi bật tại LEDVIETKING:

• Sản phẩm đa dạng: Cung cấp nhiều dòng màn hình phù hợp cho phòng họp, hội trường, trung tâm thương mại, sân khấu và biển hiệu doanh nghiệp.
• Thi công màn hình LED trong nhà: Tư vấn lựa chọn độ phân giải, khoảng cách điểm ảnh và kích thước phù hợp với từng không gian sử dụng.
• Cung cấp màn hình LED quảng cáo: Đáp ứng nhu cầu trình chiếu hình ảnh, video và thông điệp thương hiệu tại cửa hàng, showroom hoặc khu vực công cộng.
• Dịch vụ cho thuê màn hình LED: Hỗ trợ thiết bị cho hội nghị, lễ khai trương, triển lãm, sân khấu và nhiều chương trình sự kiện khác.
• Linh kiện có nguồn gốc rõ ràng: Module, card điều khiển, HUB board và bộ nguồn được kiểm tra chất lượng trước khi lắp đặt.
• Đội ngũ kỹ thuật chuyên môn cao: Hỗ trợ khảo sát, thi công, cấu hình, bảo trì và xử lý nhanh các sự cố phát sinh.
• Hỗ trợ sau lắp đặt: Đồng hành trong quá trình vận hành, kiểm tra định kỳ và khắc phục lỗi nhằm hạn chế thời gian gián đoạn.

Khi màn hình xuất hiện sọc hoặc có dấu hiệu hiển thị bất thường, khách hàng nên chủ động kiểm tra sớm để tránh hư hỏng lan rộng. Liên hệ LEDVIETKING để được tư vấn, hỗ trợ kỹ thuật và lựa chọn hệ thống màn hình phù hợp với nhu cầu sử dụng thực tế.

Màn hình LED bị sọc có thể bắt nguồn từ nhiều nguyên nhân như module hỏng, driver IC gặp sự cố, cáp dữ liệu lỏng, nguồn điện không ổn định hoặc cấu hình điều khiển sai. Khi phát hiện đường sọc xuất hiện, người dùng nên kiểm tra hệ thống theo đúng trình tự, từ phần mềm, kết nối đến linh kiện phần cứng, thay vì vội vàng tháo lắp hoặc thay mới thiết bị. Việc xử lý sớm và đúng kỹ thuật sẽ giúp hạn chế lỗi lan rộng, giảm chi phí sửa chữa và duy trì chất lượng hiển thị ổn định. Trường hợp không xác định được nguyên nhân, hãy liên hệ LEDVIETKING để được kiểm tra, tư vấn và hỗ trợ khắc phục sự cố kịp thời.
